Identyfikacja wariantu#

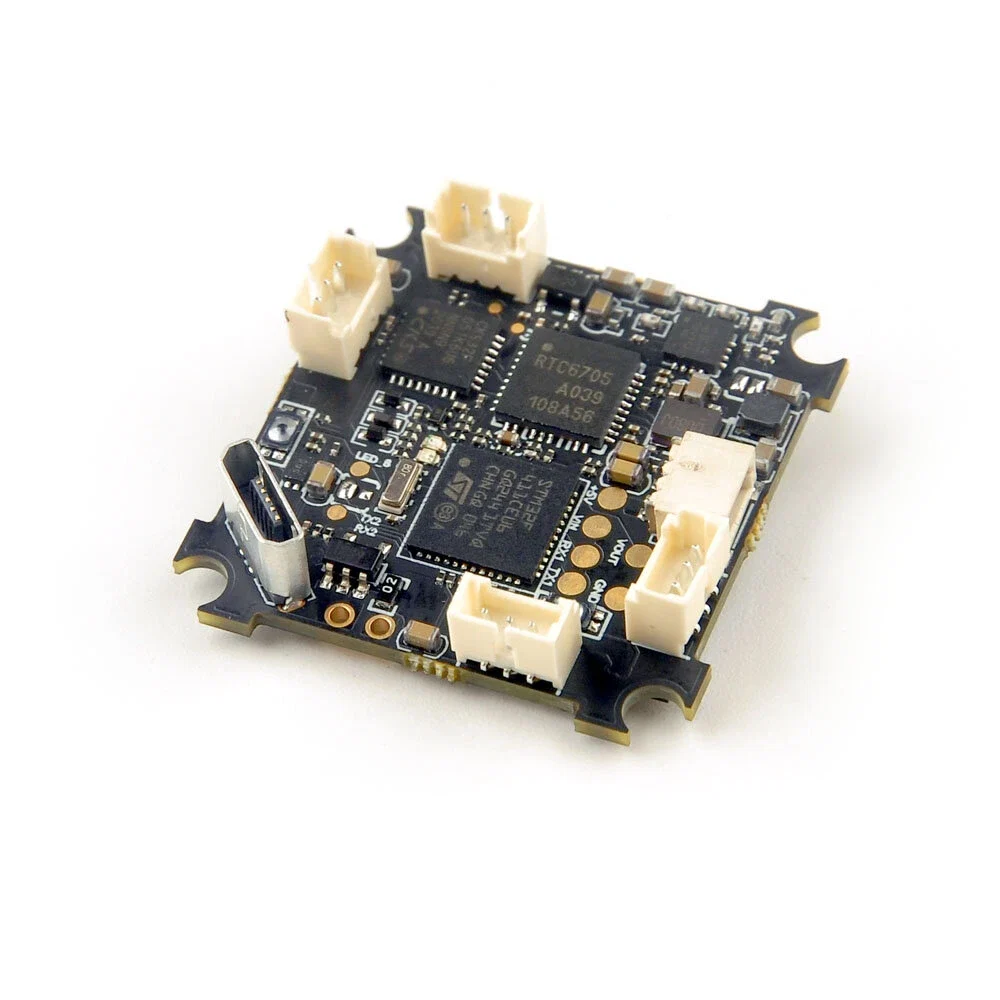

Nazwa modelu: Happymodel ExpressLRS ELRS 2G4 F4 Whoop AIO Flight Controller
MPN producenta: —
SKU podane przez sklep: C2-9856

Typ produktu w katalogu sklepu: Flight Controllers
Wariant: Default Title

Parametry techniczne#

Parametr Wartość
Producent Happymodel
Taktowanie rdzenia Onboard 5.8g VTX Output power: 25mw~200mw switchableFrequency: 40CHInput voltage: 3.3V 5.5VCurrent consumption: 300mA(type)Frequency: 5.8GHz 5bands 40 channels(include Race band)Smartaudio ready
Wymiary Flight controller MCU:STM32F411CEU6 (100MHZ, 512K FLASH)Sensor: MPU-6000(SPI connection)Original whoop size compatiblePower supply: 1S battery input (DC 2.9V-4.35V)Built-in 5A(each) Blheli_S 4in1 ESC Dshot600 readyBuilt-in Betaflight OSD(SPI Control)Built-in 5.8G VTXBuilt-in SPI ExpressLRS 2.4GHz receiver, Built-in 5V 1A BECFlight controller firmware target: CRAZYBEEF4SX1280
Firmware Click Here
Obsługiwane firmware Onboard 4in1 ESC MCU upgraded to EFM8BB21Power supply: 1S LiPo/LiPo HVCurrent: 5A continuous peak 6A (3 seconds)Support BLHeliSuite programmableFactory firmware: O_H_5_REV16_8.HEXDefault protocol: DSHOT600
Target firmware Flight controller MCU:STM32F411CEU6 (100MHZ, 512K FLASH)Sensor: MPU-6000(SPI connection)Original whoop size compatiblePower supply: 1S battery input (DC 2.9V-4.35V)Built-in 5A(each) Blheli_S 4in1 ESC Dshot600 readyBuilt-in Betaflight OSD(SPI Control)Built-in 5.8G VTXBuilt-in SPI ExpressLRS 2.4GHz receiver, Built-in 5V 1A BECFlight controller firmware target: CRAZYBEEF4SX1280
Pamięć Flash MCU Onboard SPI ExpressLRS 2.4GHz Receiver Packet Rate option: 25Hz/50Hz/150Hz/250Hz/500HzRF Frequency: 2.4GHzAntenna : SMD antennaTelemetry output Power: \<12dBmReceiver protocol: SPI ExpressLRSCould bind with Happymodel ES24TX , ES24TX Lite, ES24TX Slim and DIY 2.4GHz ELRS TX module(need to flash the same version ELRS firmware)
Główny mikrokontroler Onboard 4in1 ESC MCU upgraded to EFM8BB21Power supply: 1S LiPo/LiPo HVCurrent: 5A continuous peak 6A (3 seconds)Support BLHeliSuite programmableFactory firmware: O_H_5_REV16_8.HEXDefault protocol: DSHOT600
Protocols Onboard 4in1 ESC MCU upgraded to EFM8BB21Power supply: 1S LiPo/LiPo HVCurrent: 5A continuous peak 6A (3 seconds)Support BLHeliSuite programmableFactory firmware: O_H_5_REV16_8.HEXDefault protocol: DSHOT600

Sklepy i ceny#

Sklep Wariant Cena
PyroDrone — 82,99 USD
