Identyfikacja wariantu#

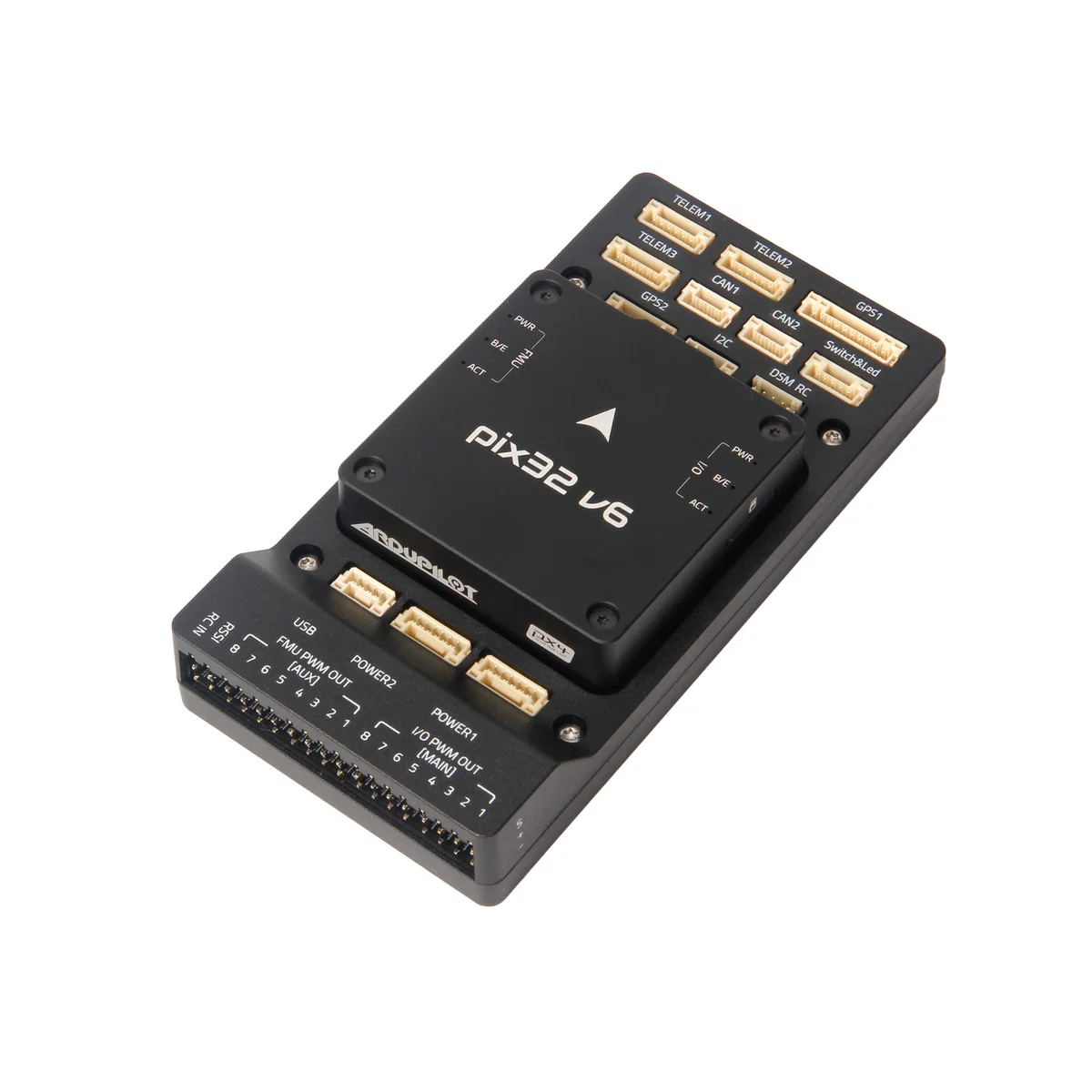

Nazwa modelu: Pix32 v6
MPN producenta: —
SKU podane przez sklep: 11056+15010+18082+18083

Typ produktu w katalogu sklepu: Flight Controller
Wariant: Standard Set

Parametry techniczne#

Parametr Wartość
Producent Inne
Barometr MS5611
Liczba magistral CAN 2 CAN Buses
Connector Panasonic-AXK5S-6S
Wymiary 44.8 * 44.8 * 13.5mm
Pamięć Flash MCU 32 Bit Arm® Cortex®-M7, 480MHz, 2MB memory, 1MB SRAM
IMU na płytce ICM-42688-P Accel/Gyro: BMI088 or BMI055 Mag: IST8310 Barometer: MS5611
Napięcie zasilania modułu 6V
Mikrokontroler I/O IO Processor: STM32F103 32 Bit Arm® Cortex®-M3, 72MHz, 64KB SRAM
Magnetometr IST8310
Masa 36g
Główny mikrokontroler STM32H743 32 Bit Arm® Cortex®-M7, 480MHz, 2MB memory, 1MB SRAM
Wyjścia PWM / silnikowe 16- PWM servo outputs (8 from IO, 8 from FMU)
Pamięć RAM MCU High performance STM32H743 Processor with more computing power & RAM
Liczba UART 3 general purpose serial ports
Złącze USB USB Power Input: 4.75~5.25V

Sklepy i ceny#

Sklep Wariant Cena
Holybro Standard Set 210,96 USD
