Identyfikacja wariantu#

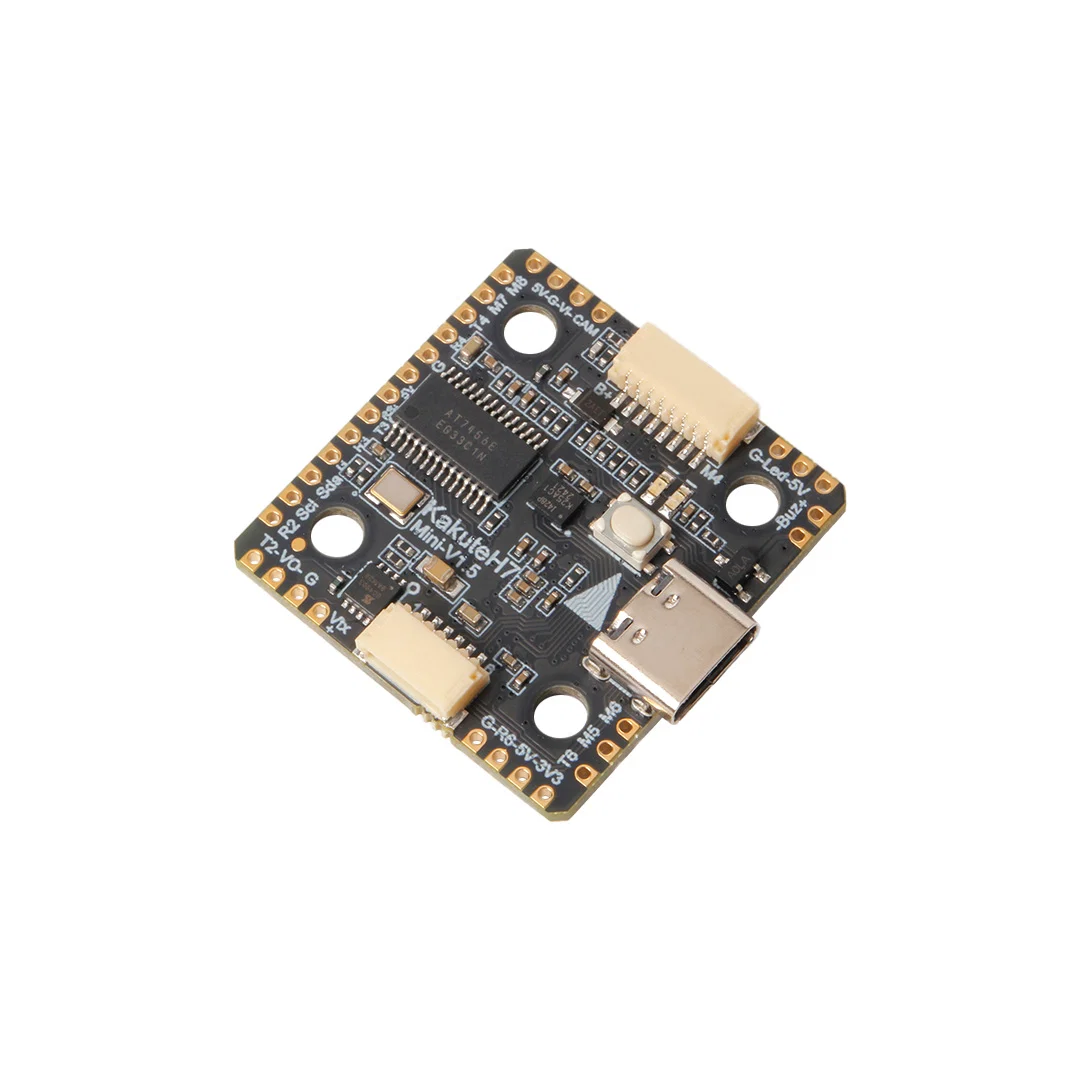

Nazwa modelu: Kakute H7 Mini
MPN producenta: —
SKU podane przez sklep: 11082

Typ produktu w katalogu sklepu: Flight Controller
Wariant: Kakute H7 Mini v1.5 (ICM-42688)

Parametry techniczne#

Parametr Wartość
Producent Inne
Barometr SPA06
Liczba magistral CAN VTX ON/OFF Pit Switch – Switch can be enabled using USER1 in Betaflight Mode tab. Warning: Do not enable this pit switch if you are using the DJI FPV Remote Controller
Wymiary 31x30x6mm
Pamięć Flash MCU 128Mbits
IMU na płytce IMU ICM-42688-P (V1.5) BMI270 (V1.3)
Napięcie zasilania modułu 2S-6S BEC 5V 2A
Masa Weight – 5.5g
Główny mikrokontroler STM32H743 32-bit processor running at 480 MHz
Wyjścia PWM / silnikowe 9x PWM Outputs (8 Motor Outputs, 1 LED)

Sklepy i ceny#

Sklep Wariant Cena
Holybro Kakute H7 Mini v1.5 (ICM-42688) 58,99 USD
