Identyfikacja wariantu#

Producent: Pololu

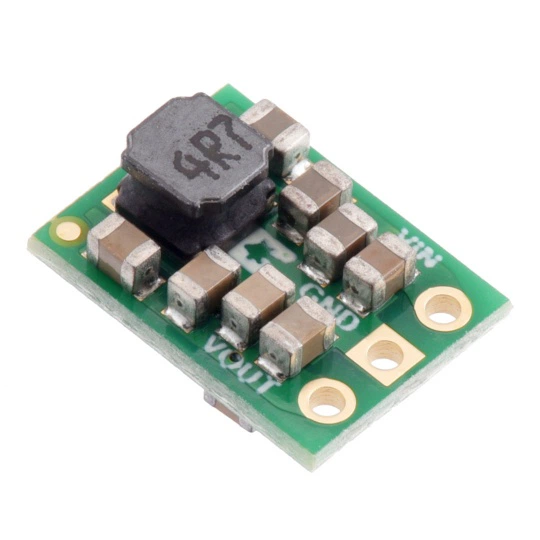

Model: S13V15F5 - przetwornica step-up/step-down - 5V 1,5A - Pololu 4084
MPN: 4084
SKU sprzedawcy: PLL-21021

Karta opisuje konkretny moduł przetwornicy. Określenie BEC jest tu funkcją systemową: urządzenie dostarcza pomocniczą szynę zasilania, ale nie oznacza samo w sobie kwalifikacji lotniczej, redundancji ani bezpiecznego zasilania kontrolera lotu.

Parametry elektryczne#

Parametr Wartość
Topologia —
Minimalne napięcie wejściowe —
Maksymalne napięcie robocze wejścia —
Napięcie wyjściowe 5 V z dokładnością 3% V
Dokładność napięcia deklarowana —

Obciążenie i sprawność#

Parametr Wartość
Prąd ciągły deklarowany —
Warunki prądu ciągłego —
Typowy zakres sprawności —

Prąd ciągły zależy od napięcia wejściowego, temperatury otoczenia, przepływu powietrza, chłodzenia przez przewody i PCB oraz dopuszczalnej temperatury elementów. Wartość z nagłówka produktu nie jest gwarancją utrzymania tego prądu w każdej zabudowie.

Dynamika przetwornicy#

Parametr Wartość
Częstotliwość przełączania ~500 kHz
Typowy prąd bez obciążenia / własny —

Sterowanie i nadzór#

Parametr Wartość
Wejście enable —
Wyjście power-good —

Zabezpieczenia#

Parametr Wartość
Ochrona odwrotnej polaryzacji wejścia —
Pozostałe zabezpieczenia —

Zabezpieczenie nadprądowe lub termiczne chroni przede wszystkim moduł. Nie zastępuje bezpiecznika, ograniczenia energii źródła, monitorowania brownoutu ani analizy skutków zwarcia na wspólnej szynie UAV.

Mechanika#

Parametr Wartość
Masa bez opcjonalnych headerów 0,7 g
Wymiary 8,9 x 12,1 x 5,6 mm
Mocowanie —

Integracja#

Parametr Wartość
Wyprowadzenia / złącza —
Status produktu wg producenta —

Wartości pochodne#

Wartość pochodna Wynik Podstawa
Iloczyn napięcia wyjściowego i prądu ciągłego — obliczenie z pól rekordu

Iloczyn napięcia wyjściowego i deklarowanego prądu jest wyłącznie nominalnym punktem odniesienia. Nie dowodzi, że moduł może oddawać tę moc stale dla całego zakresu napięcia wejściowego i warunków cieplnych.

Sklepy i ceny#

Sklep Wariant Cena
Botland wariant domyślny 44,90 PLN
