Identyfikacja wariantu#
Producent: Seeed Studio

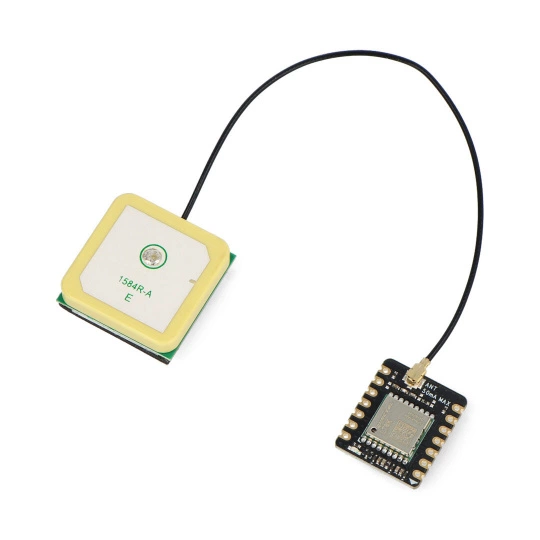

Model: Moduł pozycjonowania Multi-GNSS do Seeed Xiao - L76K - GPS, BeiDou, GLONASS, QZSS - Seeedstudio 109100021
MPN: 109100021
SKU producenta lub sprzedawcy: SEE-25377
Moduł GNSS obejmuje odbiornik, antenę, tor RF, zasilanie i niekiedy magnetometr. Parametr samego układu u-blox lub innego odbiornika nie musi być parametrem całego gotowego modułu.
Odbiornik i pasma#
| Parametr | Wartość |
|---|---|
| Odbiornik GNSS | — |
| Obsługiwane konstelacje | GPS L1 C/A (1575,42 MHz), GLONASS L1 (1602 MHz), BeiDou B1 (1561,098 MHz) |
| Pasma GNSS | Obsługiwane pasma GNSS: GPS L1 C/A (1575,42 MHz), GLONASS L1 (1602 MHz), BeiDou B1 (1561,098 MHz) |
| Liczba jednoczesnych GNSS | — |
Rozwiązanie nawigacyjne#
| Parametr | Wartość |
|---|---|
| RTK | — |
| Dokładność deklarowana | — |
| Maksymalna częstotliwość rozwiązania | — |
Dokładność RTK wymaga poprawek, poprawnej bazy odniesienia, dobrego widoku nieba, właściwej anteny i rozwiązania FIX. Nie należy utożsamiać jej z dokładnością autonomiczną po uruchomieniu modułu.
Interfejs do autopilota#
| Parametr | Wartość |
|---|---|
| Protokoły danych | — |
| Interfejs do autopilota | — |
| Złącze | 2x 7-pinowe złącza żeńskie 2,54 mm |
Antena i sensory pomocnicze#
| Parametr | Wartość |
|---|---|
| Magnetometr | — |
| Antena | aktywna, ceramiczna, złącze U.FL, długość przewodu 10 cm |
Zasilanie#
| Parametr | Wartość |
|---|---|
| Napięcie zasilania | — |
| Pobór prądu | 41 mA (aktywny), 360 µA (standby) mA |
Mechanika i środowisko#
| Parametr | Wartość |
|---|---|
| Wymiary | wymiary 18 x 21 mm kompatybilne z płytkami serii Xiao ułatwiają montaż w małych projektach mm |
| Masa | 0,02 g |
| Warunki środowiskowe / IP | — |
Sklepy i ceny#
| Sklep | Wariant | Cena |
|---|---|---|
| Botland | wariant domyślny | 69,90 PLN |
